    Cable type

    环保智能型高压接地箱

    一.系统概述


           在单芯高压电缆运行时,电缆导电线芯通过的电流将在金属护层上产生感应电压,该电压随着电缆的长度、通过电缆线芯的电流而改变。当电缆线路不对称、线路发生短路故障、雷击过电压时,在电缆的金属护层上(铠装层和外屏蔽层)会形成较高的感应电位,导致电缆外护套被击穿而影响电缆线路的正常运行,故电缆的金属护层必须根据设计要求采用特殊的接地箱,按不同的接地方式安装。

           我公司研制的高压电缆智能接地箱将环流在线监测装置与接地箱完美结合。监测高压电缆本体及电缆护层环流的数据,监测高压电缆接头表皮温度,具备防盗报警功能,并通过平台对终端设备发送命令进行控制。其特点是:不受距离限制、不受数量限制、不受气候影响,只设一个接警中心和信息分中心即可。

           高压电缆物联网现场状态感知设备-智能接地箱,取代了传统人工定期巡检,大大减少现场运维人员的工作量,提高电缆及通道的巡检效率。

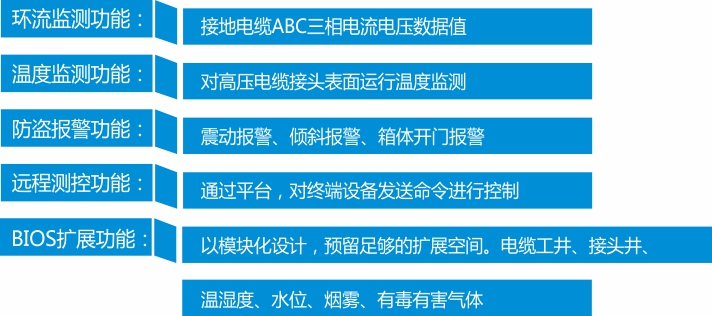

    二.系统功能




    三.系统拓扑图


           基于光伏取电、3G/4G/5G、GPS技术的智能接地箱,采用模块化设计方案,通过安装在电

    缆接头接地线上的传感器,采集数据实时传送至背包内的在线监测主机,再对模拟信号经过放大、模数转换后变成数字信号,利用网络传送至系统平台,从而实现远程测控与管理。
