高压电缆综合智能监测装置

一.系统概述

在电缆施工与运维过程中，如出现接地方式不正确、护层保护器、接地缆等设备发生故障、外护套绝缘状态受损、接头防水处理异常情况，外护层环流会发生明显变化，这种情况下可能会导致外护套击穿或护层保护器烧毁，更严重的会导致电缆主绝缘击穿等安全事故。而电缆运行管理一般采取人工周期巡视的方式，难以预防此类事件的发生。

       综合型智能接地箱产品采用模块化创新设计，集众多功能于一体，技术性强、性能优越、兼容性强。具备环流在线监测、局放在线监测、故障精确定位、光纤振动防外破、防盗和消防等功能。综合型智能接地箱中的子系统已通过中国电科院武汉高压研究所的试验验证。

      综合型智能接地箱属于泛在电力物联网中重要的感知设备，通过底层传感全方位感知地下高压电缆的运行状态，广泛兼容各平台，由感知层传到网络层，再由网络层将数据传输到相应平台，实现数据共享。通过数据分析及应用，实时掌握电缆的运行状态，为全面提升电缆管理效率和质量，保障电缆安全、稳定运行提供了有效的解决方案，实现电缆本体感知及通道全息互联。

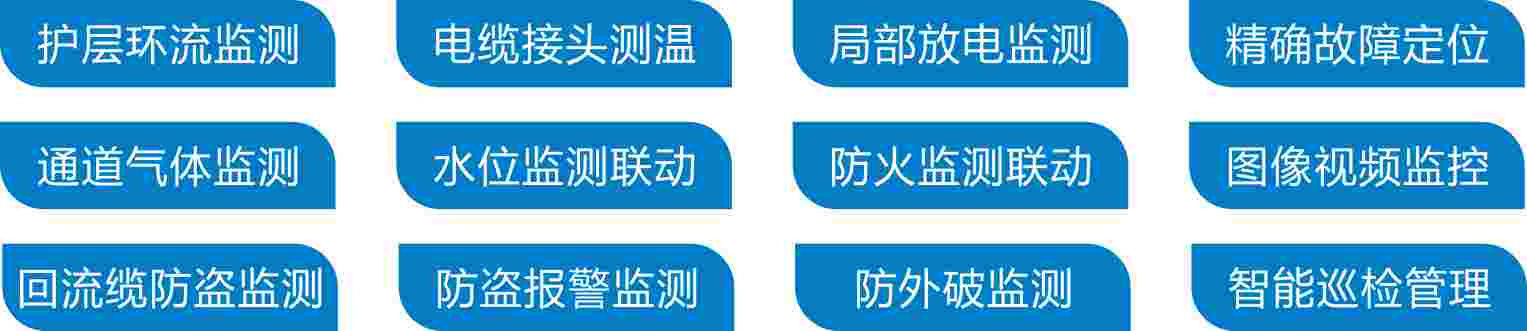

二.系统功能

三.系统拓扑图

       应用层：汇总全站的实时数据信息，对全站的运行状况进行评估，并根据相关数据信息对监测层进行调度和控制，并应用到实际现场

       平台层：通过统一的数据库读写接口对采集数据进行存储、解析、分发及应用的过程。

       网络层：为了将感知层设备采集的数据传送到服务器而负责数据通讯传输的设备，其中包含网络交换机、服务器、通讯光纤或网线等。

       感知层：直接对各监测点的状态参数进行在线检测和统计，包含各类传感器、信号采集集成单元、专业数据处理等设备
